Клапан запорный сальниковый KV40 Ду200

Выбор диаметра клапана:
115 048
Оптовая цена: 106 999 р
Получить скидку
Товар поставляется под заказ
Получить скидку
Заказ в 1 клик
В корзину
Получить скидку
Масса:
171,0 кг
Строительная длина:
600 мм

Описание товара

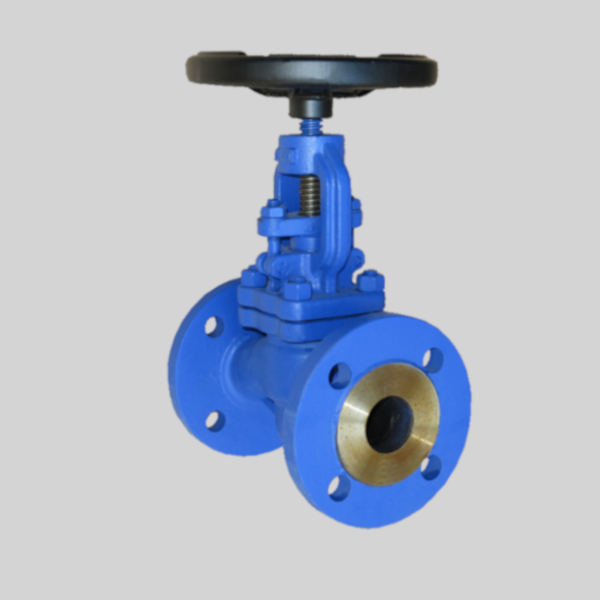

Клапан запорный ГРАНВЕНТ KV40 Ду200


Клапан (вентиль) запорный стальной сальниковый фланцевый ГРАНВЕНТ KV40 Ду200 предназначен для установки в качестве запорного устройства на трубопроводы холодной и горячей воды, пара и других жидкостей и газов, неагрессивных к материалу корпуса и уплотнений.

Технические характеристики на вентиль ГРАНВЕНТ KV40 Ду200:


Максимальное давление: 40 атм
Рабочая температура: +400 град С
Рабочая среда: жидкости и газы, неагрессивные к материалам клапана
Материал корпуса: сталь GS-C25
Материал штока, диска: нержавеющая сталь
Присоединение: фланцевое
Уплотнение корпуса и крышки: графит
Уплотнение: металл по металлу

Чертеж клапана KV40

Клапан запорный ( вентиль ) фланцевый ГРАНВЕНТ KV40


Таблица 1. Габариты и технические характеристики клапанов
ГРАНВЕНТ KV40 DN 15-80 mm

Размеры (мм) Диаметр условного прохода клапанов ГРАНВЕНТ KV40 Ду 15-80 мм
15 20 25 32 40 50 65 80
Высота от центра (в закрытом состоянии) Н
180 190 220 220 230 250 260 325
Строительная длина L
130 150 160 180 200 230 290 310
Диаметр фланца D
95 105 115 140 150 165 185 200
Межцентровые растояния для болтов D1
65 75 85 100 110 125 145 160
Количество отверстий х диаметр болтов Z-фd
4 14 4 14 4 14 4 18 4 18 4 18 8 18 8 18
Толщина фланца-высота выступа b-f
14 2 16 2 16 2 18 2 18 2 20 2 20 2 22 2
Пропускная способность Kv
4,2 7,4 12 19 30 47 77 120
Масса (кг)
4 4,5 5 8 10 13.5 20 25

Таблица 2. Габариты и технические характеристики клапанов
ГРАНВЕНТ KV40 DN 100-400 mm

Размеры (мм) Диаметр условного прохода клапанов ГРАНВЕНТ KV40 Ду 80-400 мм
100 125 150 200 250 300 350 400
Высота от центра Н
340 410 450 540 660 710 845 950
Строительная длина L
350 400 480 600 730 850 980 1100
Диаметр фланца D
235 270 300 375 450 515 580 660
Межцентровые растояния для болтов D1
190 220 250 320 385 450 510 585
Количество отверстий х диаметр болтов Z-фd
8 22 8 26 8 26 12 30 12 33 16 33 16 36 16 39
Толщина фланца-высота выступа b-f
14 2 16 2 16 2 18 2 18 2 20 2 20 2 22 2
Пропускная способность Kv
188 288 410 725 1145 1635 2225 2906
Масса (кг)
45 60 98 171 340 580 780 990

Паспорта клапанов ГРАНВЕНТ KV40 по диаметрам
