Клапан запорный с электроприводом 15кч918нж ду40

Выбор диаметра клапана:
Уплотнение в затворе:
Выбор диаметра клапана:
Уплотнение в затворе:
37 200
Оптовая цена: 34 600 р
Получить скидку
Товар поставляется под заказ
Получить скидку
Заказ в 1 клик
В корзину
Получить скидку
Масса:
18,0 кг
Строительная длина:
170 мм

Описание товара

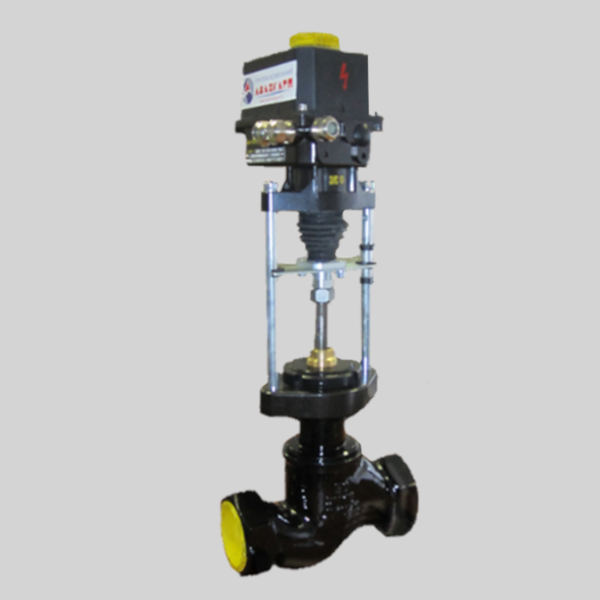

Клапан запорный с электроприводом 15кч918нж Ду40


Клапан (вентиль) запорный чугунный муфтовый с электроприводом Regada 15кч918нж Ду40 предназначен для установки в качестве запорного устройства на трубопроводы холодной и горячей воды, пара и других жидкостей и газов, неагрессивных к материалу корпуса и уплотнений.

ВНИМАНИЕ!!! Если необходимы регулирующие клапана, то рекомендуем покупать Клапан 25ч945п или Клапан 25ч945нж

Технические характеристики на вентиль 15ч918нж Ду40:


Максимальное давление: 16 атм
Рабочая температура: -15 +300 град С
Рабочая среда: жидкости и газы, неагрессивные к материалам клапана
Материал корпуса: чугун
Материал штока, клапана: нержавеющая сталь
Присоединение: муфтовое
Уплотнение в затворе: металл по металлу

Чертеж клапана чугунный с электроприводом 15ч918нж

Клапан запорный ( вентиль )  чугунный с электроприводом 15ч918нж  - габаритные размеры


Габаритные характеристики клапанов КЗМ 15ч918нж

Размеры (мм) Диаметр условного прохода клапанов КЗМ 15ч918п(мм)
10 20 25 32 40 50
Высота от центра Н ( при комплектации ЭИМ)
345
(при ST mini)
345
(при ST mini)
355
(при ST mini)
390/450/530
(при ST 0(2,9kH), ST 0(4,5kH), ST 0.1)
450/530
(ST 0(4,5kH), ST 0.1)
455/535
(ST 0(4,5kH), ST 0.1)
Толшина выступа b
16 18 21 23 26 28
Строительная длина L
90 100 120 140 170 200
Диаметр маховика D
41 41 50 60 68 84
Глубина резьбы l
14 16 18 20 22 24
Высота муфтового соединения e
33 39,6 50,9 60,8 66,4 82,6
Ширина муфтового соединения S
30 36 46 55 60 75
Масса (кг)
5.5-10
(при ST mini, ST 0)
6-11
(при ST mini, ST 0)
7-12
(при ST mini, ST 0)
9-13
(при ST 0, ST 0.1)
12-18
(при ST 0, ST 0.1)
16-20
(при ST 0, ST 0.1)
