Задвижка нержавеющая фланцевая 30нж41нж Ду300 Ру16

Выбор диаметра задвижки:
296 500
Оптовая цена: 275 000 р
Получить скидку
Товар поставляется под заказ
Получить скидку
Заказ в 1 клик
В корзину
Получить скидку
Масса:
315,0 кг

Описание товара

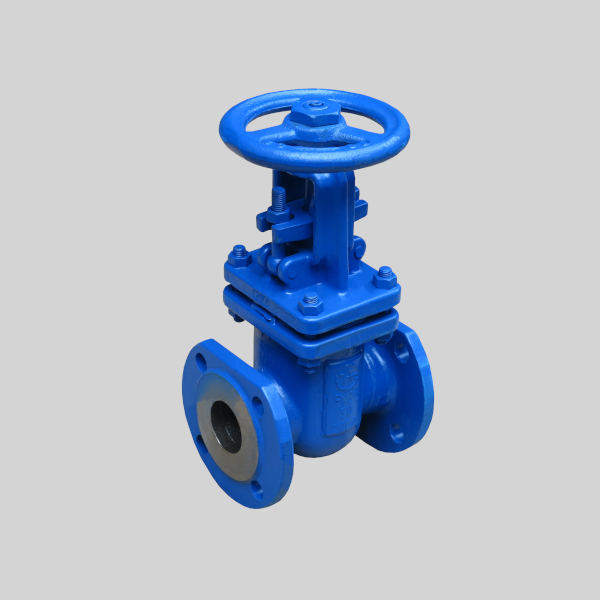

Задвижка 30нж41нж Ду300 Ру16 нержавеющая фланцевая


Задвижка нержавеющая фланцевая клиновая 30нж41нж Ду300 Ру16 применяется как запорное устройство на трубопроводах для холодной и горячей воды, жидких и газообразных нефтепродуктов, различных нейтральных сред при давлениях до 1,6 МПа.

ВНИМАНИЕ!!! Если нужны краны шаровые с габаритом задвижки 30нж41нж Ду300, то рекомендуем покупать кран нержавеющий КШЦФ.

Технические характеристики задвижки 30нж41нж Ду300:


Максимальное давление : 16 атм
Рабочая температура: -60 +560 град С
Рабочая среда: жидкости и газы, неагрессивные к материалам задвижки
Класс герметичности: А
Материал корпуса: Сталь нержавеющая 12Х18Н10Т
Присоединение: фланцевое
Уплотнение: металл по металлу



Чертеж задвижки 30нж41нж Ру 16 . Вид спереди.

Задвижка стальная с выдвижным шпинделем фланцевая 30нж41нж Ру 16 атм - габаритные размеры. Вид спереди.


Чертеж задвижки 30нж41нж Ру 16 . Вид сбоку .

Задвижка стальная с выдвижным шпинделем фланцевая 30нж41нж Ру 16 атм - габаритные размеры. Вид сбоку .


Задвижка стальная с выдвижным шпинделем фланцевая 30нж41нж Ру 16 атм - габариты и внутренний вид

DN L (mm) D (mm) D1 (mm) D2 (mm) H (mm) H1 (mm) b (mm) d (mm) n D0 (mm) Масса
кг
50 180 160 125 100 358 408 20 18 4 180 24
80 210 195 160 135 435 515 22 18 4 200 38
100 230 215 180 155 500 600 22 18 8 200 55
150 280 280 240 210 674 824 24 23 8 240 97
200 330 335 295 265 818 1018 26 23 12 320 142
250 450 390 350 320 969 1219 28 23 12 320 238
300 500 440 400 368 1142 1442 30 23 16 400 310


Чертеж фланца плоского Ру16 атм по ГОСТ 12820

Фланец плоский Ру16 атм по ГОСТ 12820  - габаритные размеры


Габаритные характеристики фланца стального Ру 16 по ГОСТ 12820-80

Обозначение Размеры (мм) Масса
кг
Количество
отверстий
Диаметр
болтов
dz Dw Dz D0 D1 f g d0
1 - 15 - 16
18 19 95 65 47 2 12 14 0.61 4 M12
1 - 20 - 16
25 26 105 75 58 2 14 14 0.86 4 M12
1 - 25 - 16
32 33 115 85 68 2 16 14 1.17 4 M12
1 - 32 - 16
38 39 135 100 78 2 16 18 1.58 4 М16
1 - 40 - 16
45 46 145 110 88 3 17 18 1,96 4 М16
1 - 50 - 16
57 59 160 125 102 3 19 18 2,58 4 М16
1 - 65 - 16
76 78 180 145 122 3 21 18 3,42 4 М16
1 - 80 - 16
89 91 195 160 133 3 21 18 3,71 4 М16
1 - 100 - 16
108 110 215 180 158 3 23 18 4,73 8 М16
1 - 125 - 16
133 135 245 210 184 3 25 18 6,38 8 М16
1 - 150 - 16
159 161 280 240 212 3 25 22 7,81 8 М20
1 - 200 - 16
219 222 335 295 268 3 27 22 10,1 12 М20
1 - 250 - 16
273 273 405 355 320 3 28 26 14,49 12 М24
1 - 300 - 16
325 325 460 410 370 4 28 26 17,78 12 М24
1 - 350 - 16
377 377 520 470 430 4 28 26 22,88 12 М24
1 - 400 - 16
426 426 580 525 482 4 34 30 31 16 М27



Полное описание товара

Отзывы . . . . . (Голосов: 1)

Антон (НПО "Луч-12")
Отзыв о товаре "Задвижка 30нж41нж Ду 50":
По этим задвижкам жалоб не имею.Беру довольно давно. Хотелось бы только поделиться опытом! При использовании задвижки, открывать  ее нужно до конца. Иначе быстро выходят из строя рабочие механизмы. Так же как и нельзя регулировать поток.
01.12.2015

Оставьте свой отзыв
