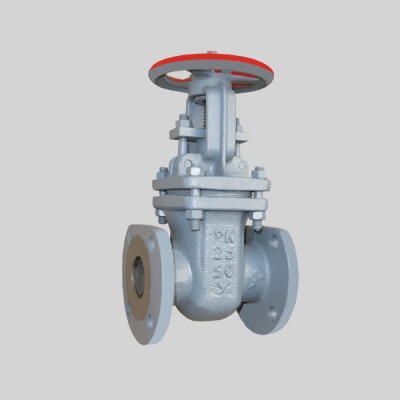

Задвижка стальная фланцеая 30с64нж Ду 150

Выбор диаметра задвижки:
34 000
Оптовая цена: 31 650 р
Получить скидку
Товар поставляется под заказ
Получить скидку
Заказ в 1 клик
В корзину
Получить скидку
Масса:
103,0 кг
Строительная длина:
403 мм

Описание товара

Задвижка 30с64нж Ду150 Ру25


Задвижка стальная фланцевая клиновая 30с64нж Ду150 Ру25 применяется как запорное устройство на трубопроводах для холодной и горячей воды, жидких и газообразных нефтепродуктов, различных нейтральных сред при давлениях до 2,5 МПа.

Технические характеристики задвижки 30с64нж Ду150:


Максимальное давление : 25 атм
Рабочая температура: -40..+425 град С
Рабочая среда: жидкости и газы, неагрессивные к материалам задвижки
Класс герметичности: А
Материал корпуса: Сталь 20Х13 ГОСТ 5632-72
Присоединение: фланцевое
Уплотнение: металл по металлу

Чертеж задвижки 30с64нж Ру 25 . Вид спереди .

Задвижка стальная с выдвижным шпинделем фланцевая 30с64нж Ру 25 атм - габаритные размеры . Вид спереди .


Чертеж задвижки 30с64нж Ру 25 . Вид сбоку .

Задвижка стальная с выдвижным шпинделем фланцевая 30с64нж Ру 25 атм - габаритные размеры  . Вид сбоку .


Задвижка стальная с выдвижным шпинделем фланцевая 30с64нж Ру 25 атм - габариты и внутренний вид

DN L (mm) D (mm) D1 (mm) D2 (mm) H (mm) H1 (mm) b (mm) d (mm) n D0 (mm) Масса
кг
50 180 160 125 100 358 408 20 18 4 180 24
80 210 195 160 135 435 515 22 18 4 200 38
100 230 215 180 155 500 600 22 18 8 200 55
150 280 280 240 210 674 824 24 23 8 240 97
200 330 335 295 265 818 1018 26 23 12 320 142
250 450 390 350 320 969 1219 28 23 12 320 238
300 500 440 400 368 1142 1442 30 23 16 400 310


Чертеж фланца плоского Ру25 атм по ГОСТ 12820

Фланец плоский Ру25 атм по ГОСТ 12820  - габаритные размеры


Габаритные характеристики фланца стального Ру 25 по ГОСТ 12820-80

Проход условный
D
P 2,5 МПа (25 кгс/см2), размеры (мм)
dw Dz g Масса
кг
1-10-25
14 15 14 0.63
1-15-25
18 19 14 0.70
1-20-25
25 26 16 0.98
1-25-25
32 33 16 1.17
1-32-25
38 39 18 1,77
1-40-25
45 46 19 2,18
1-50-25
57 59 21 2,71
1-65-25
76 78 21 3,22
1-80-25
89 91 23 4,06
1-100-25
108 110 25 5,92
1-125-25
133 135 27 8.26
1-150-25
152 154 27 8,26
1-200-25
219 222 29 13,34
1-250-25
273 273 31 18,90
1-300-25
325 325 32 23,95
1-350-25
377 377 38 34,35
1-400-25
426 426 40 44,62



Полное описание товара
