Задвижка KR14 Ду 50

Розничная цена 8 633
Оптовая цена 8 025
Получить скидку
Товар поставляется под заказ
Состояние товара: Новый
Заказ в 1 клик
Получить скидку
Добавить в корзину
Масса
12,5 кг
Строительная длина
150 мм
Выбор диаметра задвижки:

Описание товара

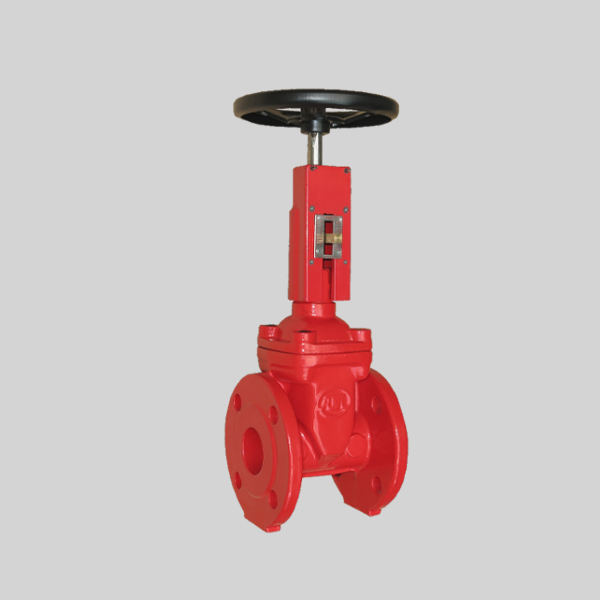

Задвижка обрезиненная KR14 Ду50 для систем пожаротушения


Задвижка обрезиненная KR14 Ду50 с обрезиненным клином применяется в системах пожаротушения как запорное устройство на трубопроводах для холодной и горячей воды при температуре до 130 °С и давлении до 1,6 МПа (16 кгс/см2). Задвижки данного типа оборудованы указателем положения открыто-закрыто и могут оснащаться концевыми выключателями с двумя парами "сухих" контактов (одна пара на замыкание , вторая - на размыкание ) для подключения к системам автоматики.

Технические характеристики задвижки ГРАНАР KR14 Ду50:


Максимальное давление: 16 атм
Рабочая температура: +120 град С
Материал корпуса, клина: высокопрочный чугун GGG40
Материалы штока: нержавеющая сталь 20Х13
Прокладка крышки: EPDM
Штурвал : сталь 20
Класс герметичности: А
Присоединение: фланцевое

Основные преимущества задвижек с обрезиненным клином:
- высокая надежность
- малый крутящий момент
- безсальниковое уплотнение шпинделя
- Задвижки покрыты эпоксидной краской, что увеличивает коррозийную стойкость
материалов
- Отсутствует опасность заклинивания затвора при колебаниях температуры
- Двойное уплотнение шпинделя
- Отсутствует приямок в корпусе задвижки
- Отсутствует сальниковый узел
- Монтаж осуществляется на вертикальном и горизонтальном трубопроводе
Чертеж задвижки чугунной с обрезиненным клином для систем пожаротушения ГРАНАР KR14 . Вид спереди

Задвижка чугунная с обрезиненным клином для систем пожаротушения ГРАНАР KR14  - габаритные размеры


Чертеж задвижки чугунной с обрезиненным клином для систем пожаротушения ГРАНАР KR14 . Вид сбоку

Задвижка чугунная с обрезиненным клином для систем пожаротушения ГРАНАР KR14  - габаритные размеры


Габаритные характеристики задвижки KR-14

Размеры (мм) Диаметр условного прохода задвижки KR-14
Ру, (бар)
L
n-∅d
D
d
b
t
H
G
Масса, кг
50 10
16
150 4-∅19 165 125 98 19 3 374 180 12,5
65 10
16
170 4-∅19 185 145 118 19 3 405 200 17,5
80 10
16
180 8-∅19 200 160 133 19 3 441 220 20,5
100 10
16
190 8-∅19 220 180 153 19 3 464 250 24,5
125 10
16
200 8-∅19 250 210 183 19 3 529 280 37,5
150 10
16
210 8-∅19 285 240 209 19 3 546 300 42
200 10
16
230 8-∅19
12-∅23
340 295 264 20 3 651 350 71
250 10
16
250 12-∅23
12-∅23
400 350
355
319 22 3 742 450 112
300 10
16
270 12-∅23
12-∅23
455 400
410
367 24,5 4 824 500 167


Чертеж фланца плоского Ру16 атм по ГОСТ 12820

Фланец плоский Ру16 атм по ГОСТ 12820  - габаритные размеры


Габаритные характеристики фланца стального Ру 16 по ГОСТ 12820-80

Обозначение Размеры (мм) Масса
кг
Количество
отверстий
Диаметр
болтов
dz Dw Dz D0 D1 f g d0
1 - 15 - 16
18 19 95 65 47 2 12 14 0.61 4 M12
1 - 20 - 16
25 26 105 75 58 2 14 14 0.86 4 M12
1 - 25 - 16
32 33 115 85 68 2 16 14 1.17 4 M12
1 - 32 - 16
38 39 135 100 78 2 16 18 1.58 4 М16
1 - 40 - 16
45 46 145 110 88 3 17 18 1,96 4 М16
1 - 50 - 16
57 59 160 125 102 3 19 18 2,58 4 М16
1 - 65 - 16
76 78 180 145 122 3 21 18 3,42 4 М16
1 - 80 - 16
89 91 195 160 133 3 21 18 3,71 4 М16
1 - 100 - 16
108 110 215 180 158 3 23 18 4,73 8 М16
1 - 125 - 16
133 135 245 210 184 3 25 18 6,38 8 М16
1 - 150 - 16
159 161 280 240 212 3 25 22 7,81 8 М20
1 - 200 - 16
219 222 335 295 268 3 27 22 10,1 12 М20
1 - 250 - 16
273 273 405 355 320 3 28 26 14,49 12 М24
1 - 300 - 16
325 325 460 410 370 4 28 26 17,78 12 М24
1 - 350 - 16
377 377 520 470 430 4 28 26 22,88 12 М24
1 - 400 - 16
426 426 580 525 482 4 34 30 31 16 М27


Паспорта на Задвижки чугунные с обрезиненным клином ГРАНАР KR14 по диаметрам
