Просто и доступно о теплосчетчиках .

02.04.2013

                      Теплосчетчики (счетчики тепла).

                                               Доброго времени суток, уважаемые посетители нашего сайта !

Сегодня мы разберемся с Вами с таким понятием как теплосчетчик, он же счетчик тепла, он же счетчик индивидуального учета тепла.
Вопросы на которые мы обратим внимание в этой статье :
- Что такое теплосчетчик?
- Выгодна ли его установка?
- Виды, цена, установка и рентабельность теплосчетчика ,
- Плюсы и минусы (рекомендации).

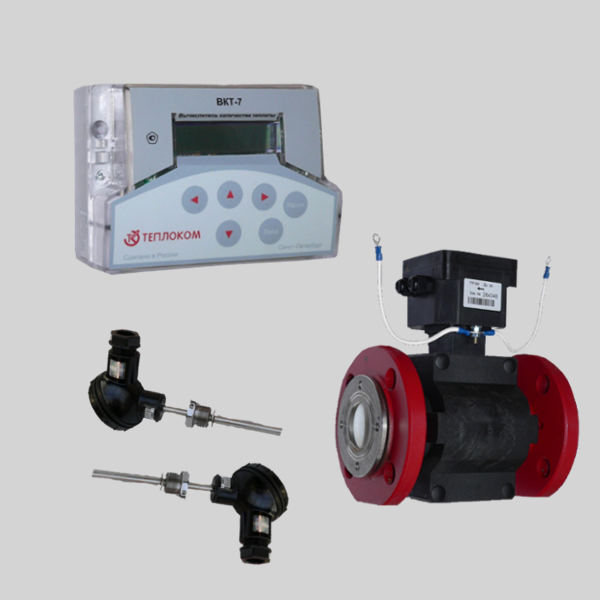

                  Фото 1 . Квартирный теплосчетчик Эльф                Фото 2 . Комплект теплосчетчика СТ-10


      Начнем по–порядку.

Вопрос 1. Что такое теплосчетчик ?

 Любой теплосчетчик, независимо от его производителя, технических данных и цены можно условно разделить на три части :

- Вычислитель тепловой энергии ( вычислитель количества тепла)- электронный блок для обработки данных и расчета количества теплоты
 далее по тексту - вычислитель

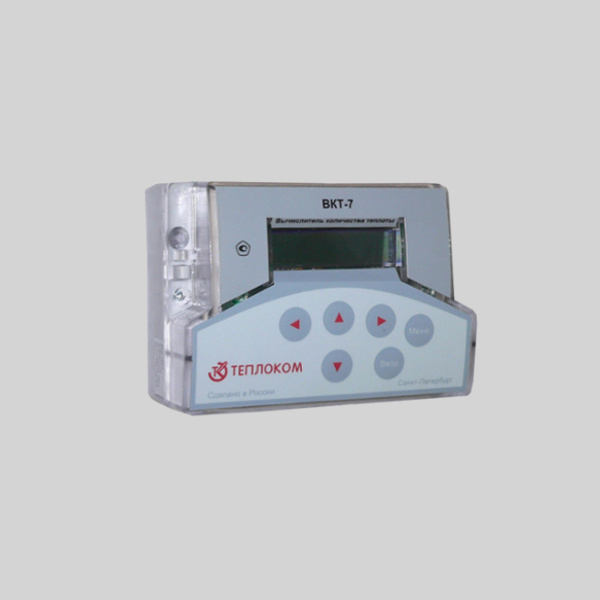

                                  Фото 3. Вычислитель ВКТ-7                                  Фото 4. Вычислитель ВТЭ-1

Расходомер с возможностью дистанционной передачей сигнала  - счетчик для горячей воды с герконовым выходом, электромагнитный или вихревой преобразователь расхода, далее по тексту - расходомер

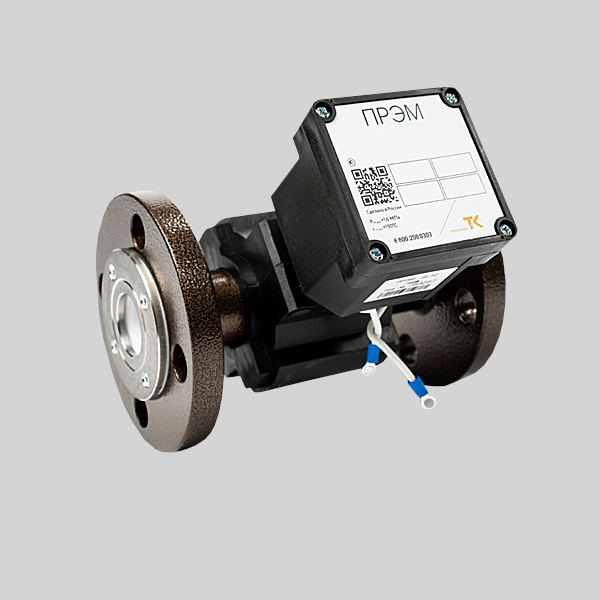

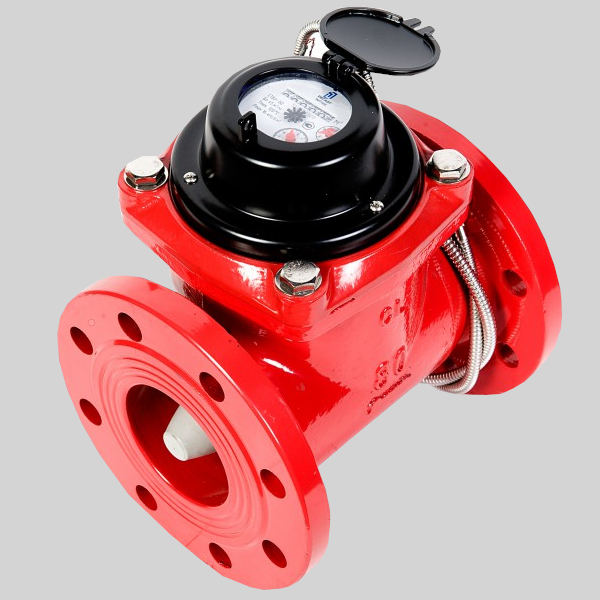

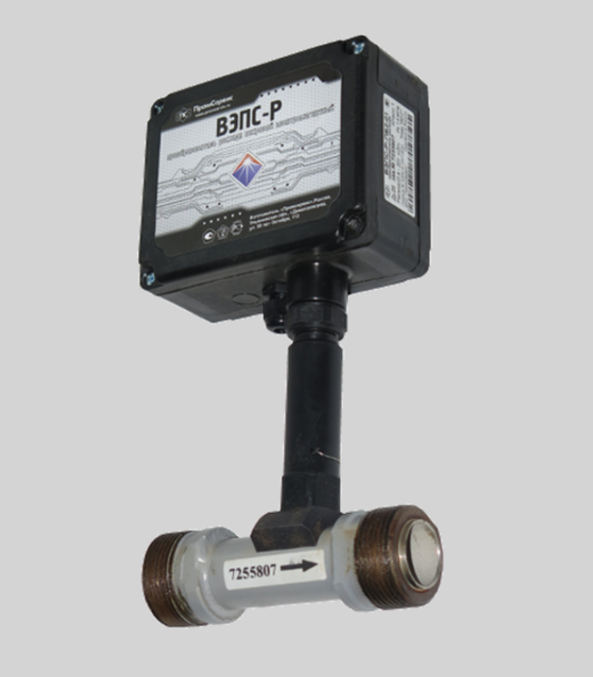

                 Фото 5. Расходомер ВСГН                            Фото 6. Расходомер ПРЭМ                            Фото 7. Расходомер ВПЭС


Датчики температуры - подобранная пара термосопротивлений с одинаковой погрешностью для установки на подающий и обратный трубопровод) с гильзами и бобышками для монтажа, далее по тексту - датчики температуры

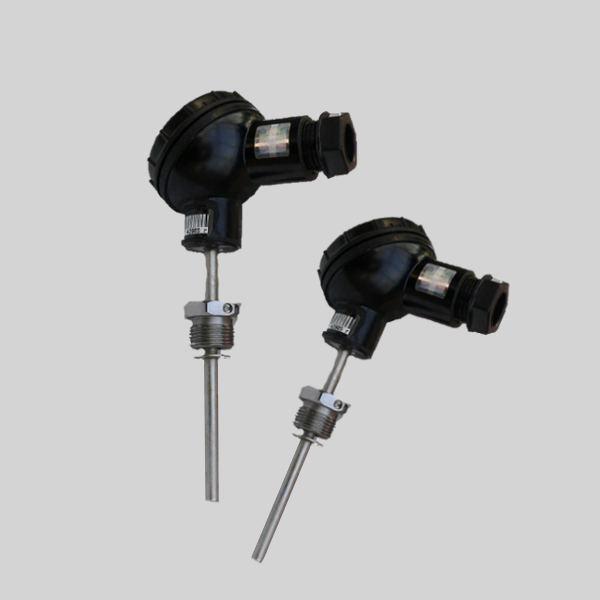

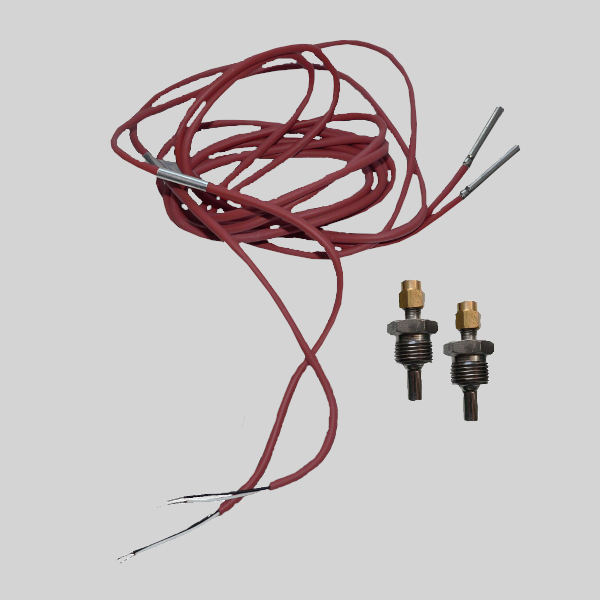

                                Фото 8. Термопреобразователь ТСП Рt-500                      Фото 9. Термопреобразователь ТСП Рt-100



Датчики давления - в сложных системах отопления возможно дополнительное подключение преобразователей давления для более точного
   определения расхода.

Вопрос 2. Как работает теплосчетчик ?

     Расходомер считает количество горячей воды, протекающей в трубопроводе и передает данные на блок. Одновременно происходит съем данных с датчиков температуры. Данные с расходомера и датчиков температуры поступают в вычислитель тепловой энергии, в котором исходя из параметров теплоносителя рассчитывается объем потребленной тепловой энергии. Данные о потребленной энергии вычислитель переводит в килоджоули (кДж) или гигокалории (гКал) в зависимости от требований теплоснабжающей организации.

      В зависимости от места установки все теплосчетчики условно можно разделить на квартирные и промышленные.
      Квартирные теплосчетчики (Ду 15мм., Ду 20мм.)обычно являются моноблочными, т. е. расходомер и вычислитель находятся в одном блоке.
      Промышленные счетчики тепла состоят из трех частей, причем количество расходомеров и дачиков температуры может быть очень большим.

Вопрос 3. Какие бывают виды счетчиков тепла ?

   Все теплосчетчики по принципу работы расходомера делятся на:

-  Механические счетчики тепла .

   Как пример: теплосчетчик СТ-10, на базе ВСТ и ВТЭ .
   Это самые простые из представленных видов. Устанавливаются в квартирах, магазинах, на объектах ЖКХ.
   Принцип работы теплосчетчика основан из преобразования поступательного движения потока воды во вращательное движение крыльчатки или турбины.
   Данный вид теплосчетчиков самый дешевый, но требует установки фильтров и очень чувствительны к механическим примесям.
   Выпускаются диаметром от 15 до 250 мм.

-  Электромагнитные счетчики тепла .

   Как пример : теплосчетчик на базе ВКТ и ПРЭМ.
   Хорошо зарекомендовавшие себя на промышленных объектах и объектах ЖКХ.
   Принцип действия счетчика тепла основан на преобразовании количества измеряемой жидкости при прохождении в магнитном поле в электрический ток.  Данные теплосчетчики чувствительны при проявлении примесей в теплоносители, однако высокая метрологическая стабильность привлекает в последнее время все больше и больше клиентов.
   Выпускаются диаметром от 20 до 200 мм.


- Вихревые счетчики тепла .

   Как пример : теплосчетчик на базе ВКТ и ВЭПС.
   Данные теплосчетчики также как и электромагнитные используются на различных объектах.
   Принцип действия теплосчетчика основан на образовании вихрей за препятствием, находящимся на пути потока жидкости. Вихревые
   теплосчетчики менее требовательны к длине прямых участков трубы до и после преобразователя.
   Выпускаются диаметром от 20 до 300 мм.


- Ультразвуковые счетчики тепла .

   Как пример : теплосчетчики типа ПРАМЕР-510, US-800 .
   Данный вид приборов используется, в основном, на объектах диаметром от 150мм и выше, т.к. изготавливаются до Ду 2000мм.
   Принцип действия счетчика тепла основан на измерении времени прохождения до приемника сигнала, которое, в свою очередь, зависит от скорости потока теплоносителя. Широкого успеха не получили ввиду стабильной работы только на чистой воде и, при имеющихся инородных включений (окалина, часть накипи, песок и т.д.) их показаниях существенно отклоняются.
   Выпускаются диаметром от 15 до 2000 мм.

Вопрос 4. Какова цена теплосчетчика ?

    Финансовая сторона данного вопроса тоже не менее интересна. Многие думают, что теплосчетчик как булка хлеба – зашел в магазин и купил,
    однако цена данного  вида учета тепла может очень сильно различаться.
    Начнем с основного – с диаметра.
В квартирах и домах, в основном, используются трубы ду 15 и 20мм.
В рамках отопления –диаметры от 15 до 100мм.
На промышленных объектах – все диаметры.
    Вот от этого и следует отталкиваться.
Теплосчетчик в квартиру стоит 5500-6500р.
Промышленные счетчики, устанавливаемые в рамки отопления, могут стоить от 15000 до 200000р.
На цену влияет количество преобразователей (1 или 2) и разнообразные опции, такие как: Накопитель НП-4А (для сохранения данных), Модем MC52i GSM (для передачи данных в единый расчетный центр посредством GSM-сетей), дополнительный сетевой блок (для работы от сети 220В) , шкаф для установки вычислителя (допопция), и естественно, тип преобразователя (механический, электромагнитный и т.д.)
Ввиду этого конечная цена теплосчетчика рассчитывается индивидуально и может сильно отличаться даже на одном и том же диаметре.

Вопрос 5. Экономический смысл установки и эксплуатации теплосчетчика ?

Данный вопрос подразумевает в себе две вопроса : Установка теплосчетчика и рентабельность теплосчетчика.

Самый интересный и часто задаваемый вопрос. Давайте разберемся поподробнее.

Итак, самый простой случай   – установка теплосчетчика в квартиру.
Кто устанавливает?
Что учесть при покупке?
Сколько стоит?
Есть ли финансовая выгода?

Про стоимость самого прибора уже сказано выше,  что касается стоимости установки, наладки - то она может быть существенно дороже стоимости
оборудования (как часто бывает в строительстве). Стоимость расходов, не связанных со стоимостью оборудования, может существенно различаться в зависимости от требований теплоснабжающей организации и места установки прибора.
Их расчет произвести довольно просто. Берете с собой паспорт и документы на квартиру, приходите с этими документами в организацию, которой
платите за тепло и пишите заявление на установку прибора учета тепла.
Исходя из вашего заявления они обязаны выписать Вам технические условияна установку и эксплуатацию оборудования или дать
мотивированный отказ.

Тут два варианта: вам отказывают в возможности установки приборов учета тепла или разрешают установку. В случае невозможности установки
теплосчетчиков или нежелания продавца тепла в установке счетчика тепла (это очень распространенная практика у многих управляющих компаний
— это российская действительность и  конкретно от нас не зависит !!!  ) вы получите обоснованный письменный ответ и тут уже Вам решать,
воевать с ними или махнуть на установку рукой.

В случае разрешения теплоснабжающей организации в установке теплосчетчика Вы получите письменно технические условия, в которых будут
содержаться параметры счетчика, порядок и место его установки, порядок съема показаний и порядок расчета с продавцом тепла.

Но, как же правильно установить теплосчетчик?
И сколько их нужно в квартиру?

Устанавливать теплосчётчик нужно на каждый стояк отопления входящий в квартиру, т.е, если у Вас 3 ввода – надо ставить 3 теплосчетчика.
Такой тип разводки называется вертикальной разводкой труб и мы не рекомендуем установку счетчиков тепла ввиду больших финансовых затрат.
Эта разводка применялась раньше, в домах, построенных во время существования СССР, да и сейчас она находит массовое применение в новостройках .
В некоторых новых домах (правда не во всех) компании-застройщики применяют горизонтальную разводку труб с индивидуальным вводом отопления в каждую квартиру, которая дает рентабельную возможность установки счетчика учета тепла. Также нужно учесть, что установку должна проводить специализированная организация, у которой есть лицензия на проектирование, монтаж и техническое обслуживание узлов учета тепла.
И не забудьте о поверке прибора ! Через 4 года нужно проводить обязательную поверку теплосчетчика в специализированной организации, а в последующие годы ежегодно.
Эта весьма затратная статья расходов и мы советуем ее обязательно учесть в своих финансовых расчетах.
И еще раз стоит повториться - Вы не сможете самостоятельно установить теплосчетчик без ведома “хозяина тепла”, т.е. той организации,
которая продает Вам тепло (ТЕПЛОСЕТЬ, УК, ТСЖ) Если данная организация не даст “добро” на установку - то теплосчетчика вам не видать.По этому поводу сейчас очень сильно дискутируют, но ответ на вопрос: “Могу ли я поставить теплосчетчик?” вы сможете узнать только там.

Исходя из этого, можно подитожить- установка теплосчетчика рентабельна при горизонтальной разводки труб, при больших счетах за тепло и при “лояльности” теплоснабжающей организации. Во всех других случаях установка не окупит себя никогда и принесет Вам много головной боли и не приятных эмоций.
Ну и наконец, если Вас все это не смущает- вперед!

Рассмотрим другой случай - установка теплосчетчик в рамку отопления.

Обычно это самый выгодный способ сэкономить на услугах ЖКХ. Обычно, на рамку отопления, обслуживающую 40 — 100 квартир, устанавливается один теплосчетчик.
Стоимость его будет в пределах 20000-100000р + установка. Разделив это на количество квартир получим вполне вменяемую сумму, которую могут
позволить себе многие.
В данном случае Вы пройдете те же испытания при установке, но эти мытарства могут быть с лихвой окуплены в процессе эксплуатации.

И, наконец, случай номер 3- теплосчетчик на производство, завод, для промышленных нужд в котельную.

В данном случае установка теплосчетчика может быть осуществлена только по проекту и по расчету тепловой нагрузки.
Вопрос экономического смысла данной операции не рассматривается - ввиду очень больших разбросов затрат и экономии.


Вопрос 6.  И что в итоге (плюсы и минусы, рекомендации) ?

Итак, что же отметить в итоги?

К минусам теплосчетчика можно отнести его дороговизну, сложность подбора и эксплуатации а также малая распространенность в нашей стране.
К плюсам счетчиков тепла надо отнести его основное предназначение — экономию на платежах за тепло!
А вообще, хотелось бы порекомендовать в домах и квартирах ставить хорошие окна и входные двери, изолировать трубопроводы и другие места утечки тепла и
Вы сможете существенно сэкономить на платежах.
