Клапан трехходовой смесительный регулирующий 3F Ду20

Выбор диаметра клапана:
10 250
Оптовая цена: 9 550 р
Получить скидку
Товар поставляется под заказ
Получить скидку
Заказ в 1 клик
В корзину
Получить скидку
Масса:
3,5 кг
Строительная длина:
140 мм

Описание товара

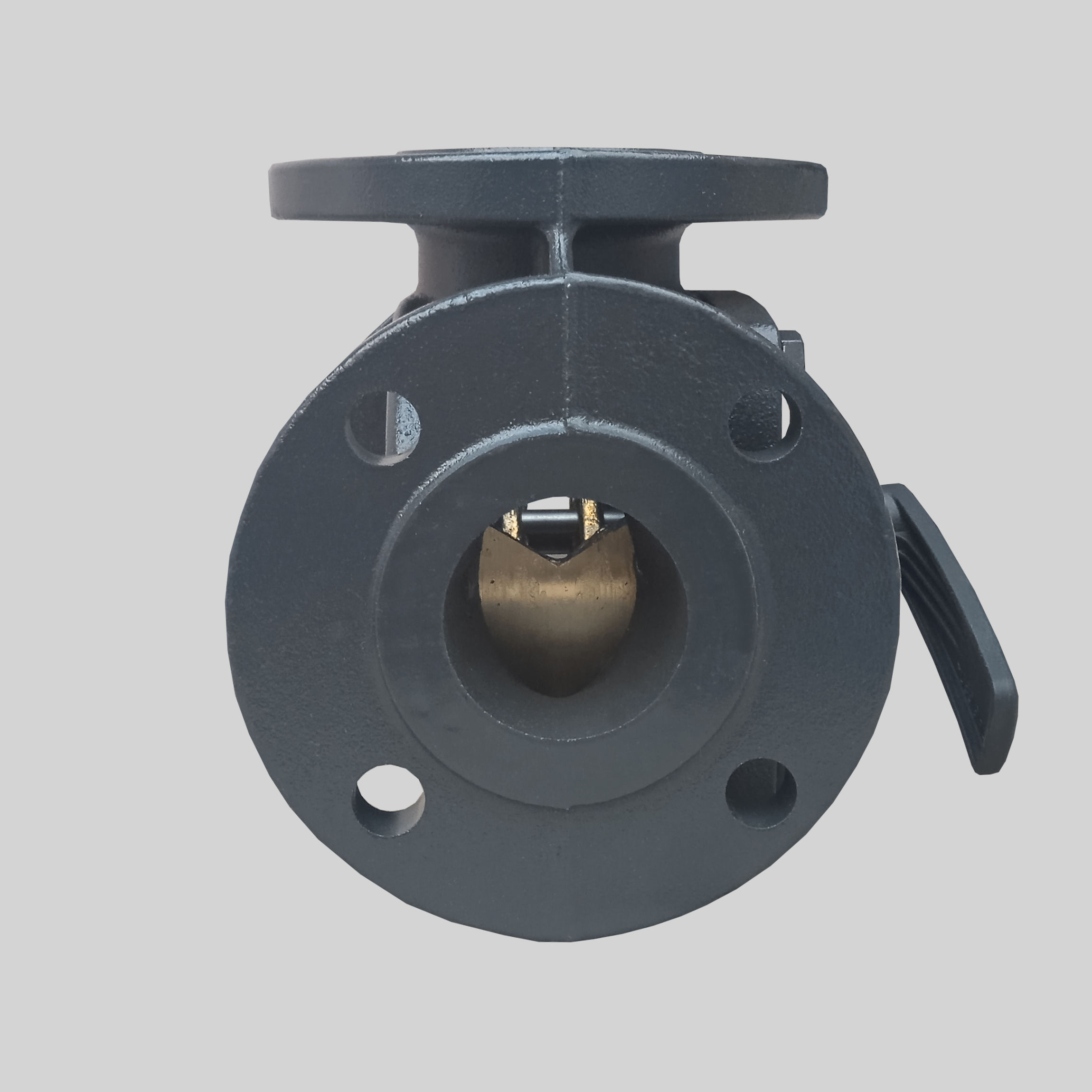

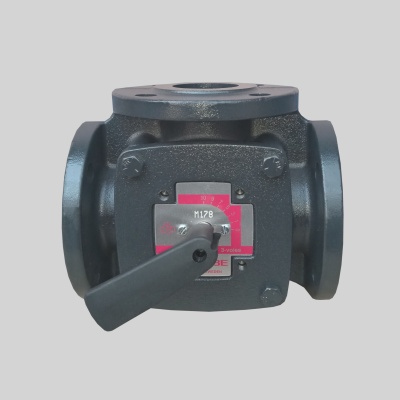

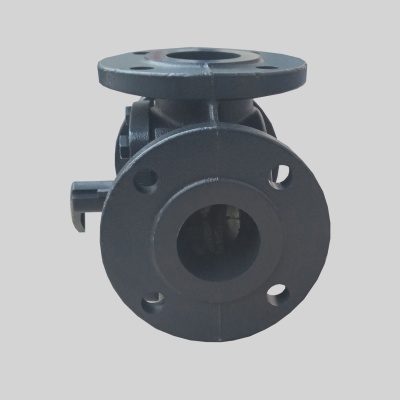

Клапан смесительный чугунный трёхходовой ESBE 3F20


Клапан регулирующий смесительный трёхходовой чугунный фланцевый ESBE 3F20 Ду20 предназначен для регулирования температуры и расхода теплоносителя путем смешения воды из прямого и обратного трубопровода.
Клапан снабжен ручкой, что позволяет применять его как регулирующий трехходовой клапан по Т-схеме. Если необходимо использовать клапан в системах с дистанционным управлением к нему необходимо приобретать электропривод: 2-х позиционный серии 90, 3-х позиционный серии 90 или пропорциональный серии 90.

Технические характеристики на клапан 3F20:


Максимальное давление: 6 атм
Максимальный перепад давления: 1атм
Рабочая температура: -10..+110 град С
Рабочая среда: вода, воздух
Материал корпуса: чугун
Присоединение: фланцевое Ру6

Чертеж фланца плоского Ру6 атм по ГОСТ 12820

Фланец плоский Ру6 атм по ГОСТ 12820  - габаритные размеры


Габаритные характеристики фланца стального Ру 6 по ГОСТ 12820-80

Проход условный
D
P 0,6 МПа (6 кгс/см2), размеры (мм)
dw Dz g Масса
кг
10
14 15 10 0.31
15
18 19 10 0.33
20
25 26 12 0.53
25
32 33 12 0.64
32
38 39 13 1,01
40
45 46 13 1,21
50
57 59 13 1,33
65
76 78 13 1,63
80
89 91 15 2,44
100
108 110 15 2,85
125
133 135 17 3,88
150
152 154 17 4,63
200
219 222 19 5,89
250
273 273 20 7,67
300
325 325 20 10,28
350
377 377 22 12,58
400
426 426 24 15,20

Полное описание товара
